交叉滾子軸承原理

 交叉滾子軸承具有旋轉精度高，操作安裝簡單等點，經常被用于工業機器人關節當中?，F(xiàn)代工業高速發展，人力資源相對不足，工業機器人就成為了熱門，工業機器人關節靈活，可以朝各個方向旋轉，這就用到了交叉滾子軸承，那么，什么是交叉滾子軸承，交叉滾子軸承原理是什么？龍馬軸承小編帶您來了解下吧！

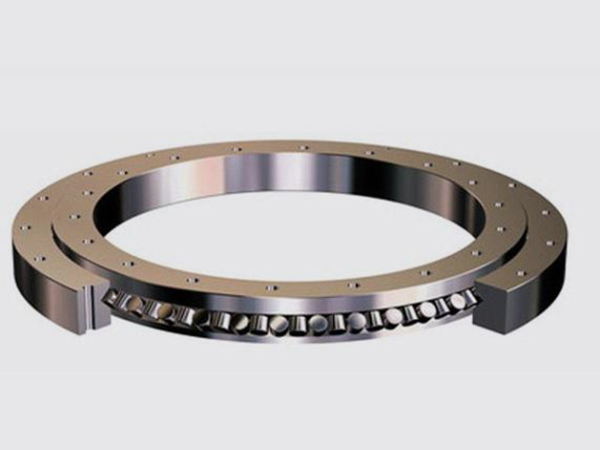

、什么是交叉滾子軸承

交叉滾子軸承是種內圈分割、外圈旋轉的殊型號軸承。因被分割的內環或外環，在裝入滾柱和間隔保持器后，與交叉滾柱軸環固定在起，以防止互相分離，故安裝交叉滾子軸承時操作簡單。由于滾柱為交叉排列，因此只用套交叉滾柱軸環就可承受各個方向的負荷，與傳統型號相比，剛性提高3~4倍。同時，因交叉滾子軸承內圈或外圈是兩分割的構造，軸承間隙可調整，即使被施加預載，也能獲得高精度地旋轉運動。而且，由于其殊的結構，在工業機器人中通常用作關節軸承。

二、交叉滾子軸承點

1、具有出色的旋轉精度

2、操作安裝簡化

3、承受較大的軸向和徑向負荷

4、大幅節省安裝空間

5、轉速能力高

6、減少軸長度和加工成本，熱膨脹導致幾何尺寸的變化有限

7、采用尼龍分隔器，轉動慣量低，啟動扭矩低，易于控制角分度

8、優化預緊力，剛度大，引導滾子運轉精度高

9、滲碳鋼提供優良的抗沖擊力和表面抗磨能力

10、簡單但潤滑充分

三、交叉滾子軸承原理

交叉滾子軸承中，因圓柱滾子在呈900的V形溝槽滾動面上通過隔離塊被相互垂直地排列，所以交叉滾子軸承可承受徑向負荷、軸向負荷以及力矩負荷等多方向的負荷。內外圈的尺寸被小型化，薄形式更是接近于限的小型尺寸，并且具有高鋼性，所以適合于工業機器人的關節部和旋轉部、機械加工中心的旋轉臺，機械手旋轉部，精密旋轉工作臺，醫療機器，計算器，IC制造裝置等設備。

由于交叉滾子軸承中垂直排列的滾子之間有隔離塊，為了防止?jié)L子的傾斜和滾子之間的摩擦，減小了旋轉力矩。另外，與以前使用鋼板保持器相比，不會發生滾子的邊緣應力集中或鎖死現象。同時，因內圈或外圈是兩分割的構造，INA進口軸承間隙可調整，即使被施加預載，也能高精度平穩地旋轉。

四、交叉滾子軸承的存儲條件

交叉滾子軸承作為種擁有殊結構的精密軸承。在它的儲存時也是需要?jiǎng)e小心的。只有在合適的環境中才能保持交叉滾子軸承的精度和質量。

       1、交叉滾子軸承應存放于清潔、干燥的環境中，在搬運與儲存中控制溫度、濕度，溫度與濕度要在個可接受的固定范圍內，應離開地面30cm以上。

       2、部分軸承有定的保存期。例如，有防塵蓋和有油封的軸承，當存儲段時間后，軸承的啟動力矩會較新軸承大，同時由于長時間的儲存后潤滑脂的潤滑性能會被破壞，因此軸承應定期檢查轉臺維護保養。

       3、要保證軸承能夠正常、可靠運行，就必須施以足夠的潤滑，以防止?jié)L動體、滾道及保持架之間有直接的金屬接觸，造成磨損及軸承表面腐蝕。因此，在各種應用中，選擇適當?shù)臐櫥瑒┖蜐櫥绞綖橹匾?，同時，也需要正確的保養。

       4、潤滑劑的實際選擇主要基于運行狀況，即：溫度范圍和轉速以及周圍環境影響。若能保證可靠潤滑，則軸承所用潤滑劑劑量小時，其運行溫度低，但同時起其他作用，如密封或散熱時，用量就要增加。因此在安裝軸承時，填充潤滑脂般把軸承剩余空間填滿，控制軸承箱剩余空間的1/3—1/2即可，多了易產生高溫。

以上就是龍馬軸承小編為您介紹的交叉滾子軸承工作原理及點，另外，軸承還需要很好的保養，才能經久耐用。龍馬軸承溫馨提示您，購買交叉滾子軸承、回轉軸承可以到宜陽龍馬軸承有限公司看看，我們擁有雄厚的技術力量，工程師和技師占企業人數的18%，技術工人都經過多次嚴格的培訓和技術等考核，工作作風嚴謹，對技術精益求精。我們的各類軸承遠銷海內外，深受新老顧客好評！
